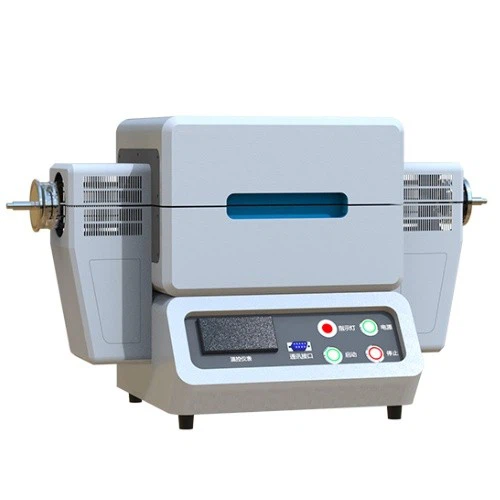

اسپلٹ ٹیوب بھٹی

اسپلٹ ٹیوب بھٹی، ایک جدید حرارت کا سامان ہے جو متعدد ہائی ٹیک شعبوں میں بڑے پیمانے پر استعمال ہوتا ہے جیسے میٹریل سائنس سائنس ، کیمیکل انجینئرنگ ، اور سیمیکمڈکٹر مینوفیکچرنگ۔ اس کا انوکھا اور ہوشیار ڈیزائن فرنس ٹیوب کو اس کی لمبائی کے ساتھ ساتھ دو حصوں میں تقسیم کرنے کی اجازت دیتا ہے ، جو کام کرنے والے ٹیوبوں یا نمونوں کے متبادل عمل کو بڑی سہولت فراہم کرتا ہے۔ ایک ہی وقت میں ، یہ مختلف سائز اور خصوصیات کے نلیاں اور ری ایکٹرز کے استعمال کی بھی حمایت کرتا ہے ، اس طرح مختلف تجربات اور عمل کی ضروریات کو پورا کرتا ہے۔

اس قسم کی بھٹی میں نہ صرف ایک انوکھا ڈھانچہ ہوتا ہے ، بلکہ اس میں طاقتور افعال بھی ہوتے ہیں ، اور عام طور پر پیچیدہ اور نازک عملوں کی ایک سیریز کے لئے استعمال ہوتا ہے جیسے بخار جمع ، گرمی کا علاج ، آکسیکرن بازی وغیرہ اعلی درجہ حرارت کے ماحول میں۔ اعلی درجہ حرارت بخارات جمع کرنے کے عمل کے دوران ، یہ جمع ہونے کے عمل کی ہموار پیشرفت کو یقینی بنانے کے لئے مستحکم اور قابل کنٹرول اعلی درجہ حرارت کا ماحول مہیا کرسکتا ہے۔ گرمی کے علاج کے عمل کے دوران ، یہ متوقع مادی ترمیمی اثر کو حاصل کرنے کے لئے درجہ حرارت اور وقت کو عین مطابق کنٹرول کرسکتا ہے۔ آکسیکرن بازی کے عمل کے دوران ، یہ مواد کے آکسیکرن اور بازی رد عمل کو فروغ دینے کے لئے آکسیکرن ماحول اور درجہ حرارت کے ضروری حالات فراہم کرسکتا ہے۔

ساختی ساخت کے لحاظ سے ،اسپلٹ ٹیوب بھٹیایک عین مطابق اور طاقتور حرارتی آلہ ہے ، جس میں بنیادی اجزاء شامل ہیں جن میں فرنس باڈی ، حرارتی عنصر ، درجہ حرارت کنٹرولر ، ورکنگ ٹیوب ، اور لوازمات کا ایک سلسلہ شامل ہے ، جن میں سے ہر ایک ناگزیر کردار ادا کرتا ہے۔

خلاصہ طور پر ، مصنوع کی ساختی ترکیب نہ صرف اس کے عین مطابق اور پیچیدہ ڈیزائن کی عکاسی کرتی ہے ، بلکہ اس کی طاقتور فعالیت اور ایپلی کیشنز کی وسیع رینج کو بھی ظاہر کرتی ہے۔ یہ اجزاء مل کر کام کرتے ہیں اور مل کر کام کرتے ہیں ، جس سے پروڈکٹ کو مٹیریل سائنس ، کیمیکل انجینئرنگ ، اور سیمیکمڈکٹر مینوفیکچرنگ جیسے شعبوں میں ایک ناگزیر حرارتی آلہ بنایا جاتا ہے۔

A اسپلٹ ٹیوب بھٹیگرافین کی تیاری میں ایک اہم کردار ادا کرتا ہے ، یہ ایک ایسا مواد ہے جو اس کے غیر معمولی مکینیکل ، بجلی اور تھرمل خصوصیات کے لئے جانا جاتا ہے۔ سامان کا یہ خصوصی ٹکڑا اعلی درجہ حرارت کے عمل کے لئے ایک کنٹرول ماحول فراہم کرنے کے لئے ڈیزائن کیا گیا ہے ، جس سے یہ گرافین ترکیب کے طریقوں کے لئے مثالی ہے جس میں درجہ حرارت پر عین مطابق کنٹرول اور ایک غیر فعال ماحول کی ضرورت ہوتی ہے۔

درجہ حرارت پر قابو پانا

وہ اعلی درجہ حرارت تک پہنچنے اور برقرار رکھنے کے اہل ہیں ، اکثر 1200 ڈگری یا اس سے زیادہ تک ، جو گرافین نمو کے عمل جیسے کیمیائی بخارات جمع (سی وی ڈی) کے لئے ضروری ہے۔ ان بھٹیوں میں عام طور پر اعلی درجے کی درجہ حرارت کے کنٹرولرز پیش کیے جاتے ہیں جو عین مطابق حرارتی اور کولنگ پروفائلز کی اجازت دیتے ہیں ، جو بھٹی چیمبر میں درجہ حرارت کی یکساں تقسیم کو یقینی بناتے ہیں۔

غیر فعال ماحول

آکسیکرن اور آلودگی کو روکنے کے لئے اکثر گرافین ترکیب میں غیر فعال ماحول کی ضرورت ہوتی ہے۔ وہ نائٹروجن یا ارگون جیسے غیر فعال گیسوں کے بہاؤ کو آسان بنانے کے ل gas گیسوں کے انلیٹس اور آؤٹ لیٹس سے لیس ہوسکتے ہیں ، جس سے گرافین نمو کے عمل کے لئے حفاظتی ماحول پیدا ہوتا ہے۔

ماڈیولریٹی اور لچک

بھٹی کے تقسیم ڈیزائن سے بھٹی چیمبر تک آسانی سے رسائی حاصل کرنے کی اجازت ملتی ہے ، جس سے یہ سبسٹریٹس کو لوڈ کرنے اور ان لوڈ کرنے کے لئے آسان ہوجاتا ہے۔ یہ خصوصیت خاص طور پر گرافین ترکیب میں مفید ہے ، جہاں عمل کے مخصوص مراحل پر سبسٹریٹس کو متعارف کرانے یا ہٹا دینے کی ضرورت پڑسکتی ہے۔

سی وی ڈی گرافین نمو

اعلی معیار کے گرافین کی ترکیب کے لئے سب سے عام طریقوں میں سے ایک سی وی ڈی ہے۔ اس عمل میں ، اعلی درجہ حرارت پر فرنس چیمبر میں کاربن پر مشتمل پیشگی گیس متعارف کروائی جاتی ہے۔ گیس کاتالک سبسٹریٹ ، جیسے تانبے یا نکل پر گل جاتا ہے ، جس کے نتیجے میں گرافین پرتوں کی نشوونما ہوتی ہے۔ بھٹی اس عمل کو آسان بنانے کے لئے ضروری اعلی درجہ حرارت کا ماحول اور غیر فعال ماحول مہیا کرتی ہے۔

یکساں حرارتی

کسی بھٹی کے ذریعہ فراہم کردہ درجہ حرارت کا عین مطابق کنٹرول اور یکساں حرارتی نظام سبسٹریٹ میں مستقل گرافین نمو کے حصول کے لئے اہم ہے۔ اس سے یہ یقینی بنتا ہے کہ نتیجے میں گرافین فلموں میں یکساں خصوصیات ہیں ، جو الیکٹرانک آلات اور دیگر جدید ٹیکنالوجیز میں ان کے اطلاق کے لئے ضروری ہے۔

اسکیل ایبلٹی

وہ مختلف سائز میں دستیاب ہیں ، گرافین کی توسیع پذیر پیداوار کی اجازت دیتے ہیں۔ چھوٹے پیمانے پر تحقیقی تجربات سے لے کر بڑے پیمانے پر پروڈکشن رنز تک ، ان بھٹیوں کو مختلف گرافین ترکیب کے عمل کی مخصوص ضروریات کو پورا کرنے کے لئے ڈھال لیا جاسکتا ہے۔

اعلی معیار کے گرافین کو SEM اور رامان اسپیکٹروسکوپی جیسے خصوصیات کے طریقوں کے ذریعے تانبے کے ذیلی حصے پر کامیابی کے ساتھ اگایا گیا تھا۔ گرافین کی شکل اور خصوصیات متوقع ضروریات کو پورا کرتی ہیں۔

تقسیم ڈیزائن: فرنس کا جسم منسلک ہے اور اس کی لمبائی کے ساتھ ساتھ دو حصوں میں تقسیم ہے۔ یہ انوکھا ڈیزائن کام کے ٹیوبوں یا ری ایکٹرز کو آسانی سے داخل کرنے اور ان کو ختم کرنے کی اجازت دیتا ہے ، یہاں تک کہ وہ آخری فلانگ والے بھی ہیں جن کو غیر تقسیم شدہ بھٹی میں ایڈجسٹ کرنا مشکل ہوگا۔ یہ خصوصیت ورک ٹیوبوں کے تبادلے کو آسان بناتی ہے اور مختلف قطروں کے ری ایکٹرز یا ورک ٹیوبوں کے استعمال کو قابل بناتی ہے۔

درجہ حرارت پر قابو پانا: اسپلٹ ٹیوب بھٹیعام طور پر درجہ حرارت پر عین مطابق کنٹرول پیش کرتے ہیں ، اکثر PID کنٹرولرز کے ساتھ جو درجہ حرارت کی درست اور مستحکم ترتیبات کی اجازت دیتے ہیں۔ وہ اعلی درجہ حرارت تک پہنچ سکتے ہیں ، کچھ ماڈلز مخصوص ماڈل اور اطلاق کے لحاظ سے ، 1200 ڈگری یا اس سے بھی زیادہ تک پہنچنے کے قابل ہیں۔

حرارتی زون: ان بھٹیوں میں سنگل یا ایک سے زیادہ حرارتی زون ہوسکتے ہیں۔ ملٹی زون ماڈل ، جیسے HZS سیریز ، گرم لمبائی کو علیحدہ زون میں تقسیم کرکے بہترین درجہ حرارت کی یکسانیت فراہم کرتے ہیں ، ہر ایک کو اپنے کنٹرولر اور تھرموکوپل کے ساتھ۔ اس سے یہ یقینی بنتا ہے کہ ورک ٹیوب کی پوری لمبائی مطلوبہ درجہ حرارت پر برقرار رہتی ہے ، جو کیمیائی بخارات جمع کرنے (سی وی ڈی) اور مادی اینیلنگ جیسے عمل کے لئے اہم ہے۔

مادی لچک: ان کو درخواست کی ضروریات کے مطابق کوارٹج ، سیرامک ​​اور دھات سمیت ، ٹیوب کے وسیع رینج کے ساتھ استعمال کیا جاسکتا ہے۔ یہ استقامت محققین اور انجینئروں کو اپنی مخصوص ضروریات کے لئے موزوں ترین مواد کا انتخاب کرنے کی اجازت دیتی ہے۔

ماحول کا کنٹرول: بہت سےاسپلٹ ٹیوب بھٹیکنٹرول شدہ ماحول ، جیسے غیر فعال گیسوں (جیسے ، نائٹروجن ، ارگون) یا ویکیوم حالات کے تحت کام کرنے کے لئے ڈیزائن کیا گیا ہے۔ یہ خاص طور پر ان عملوں کے لئے اہم ہے جو ہوا یا نمی کے لئے حساس ہوں ، جیسے OLED اور PLED گھڑت۔

حفاظت کی خصوصیات: ان بھٹیوں میں اکثر حفاظت کی خصوصیات شامل ہوتی ہیں جیسے زیادہ درجہ حرارت سے متعلق تحفظ اور ہنگامی طور پر شٹ آف سسٹم محفوظ آپریشن کو یقینی بنانے اور سامان اور نمونوں کو پہنچنے والے نقصان کو روکنے کے لئے۔
