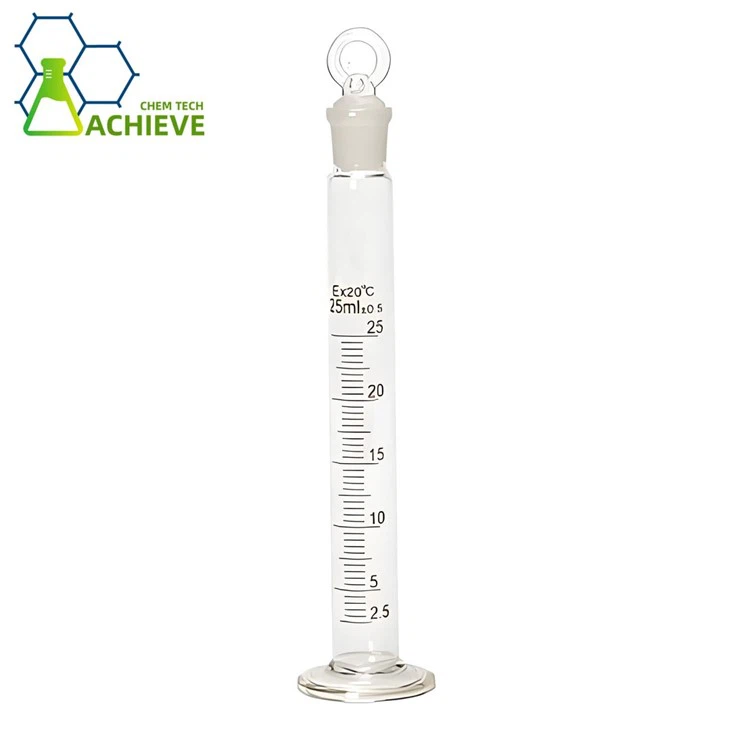

والو کے ساتھ گریجویشن سلنڈر

لیبارٹری اور صنعتی ماحول میں ، مائعات کی عین مطابق پیمائش اور کنٹرول منتقلی اہم عمل ہیں .فارغ التحصیل سلنڈر اور والوزاگرچہ ڈیزائن اور فنکشن میں الگ الگ ، اکثر ان مقاصد کو حاصل کرنے کے لئے تعاون کرتے ہیں . گریجویٹ سلنڈروں ، پیمائش کی لائنوں کے ساتھ نشان زد بیلناکار جہاز ، مائع کی مقدار . والوز ، مکینیکل ڈیوائسز کو منظم کرنے کے لئے بنیادی ٹولز کے طور پر کام کرتے ہیں ، {stuals releases کی رہائی ، مکسنگ ، یا اس سے الگ تھلگ کو یقینی بناتے ہیں ، یا اس سے الگ تھلگ ہیں۔

► مادی مطابقت

2.1 کیمیائی مزاحمت

سلنڈر مواد:

بوروسیلیکیٹ شیشے: اس کے کیمیائی جڑواں اور تھرمل جھٹکے کے خلاف مزاحمت . کے لئے وسیع پیمانے پر استعمال کیا جاتا ہے ، تاہم ، یہ مکینیکل تناؤ . کے تحت ٹوٹ پھوٹ کا شکار ہے اور یہ خطرہ ہے۔

پولیمر (E . g . ، پولی پروپلین ، پولی کاربونیٹ): ہلکا پھلکا اور شیٹر پروف ، لیکن جب نامیاتی سالوینٹس (E {2. g {3. ، ایکٹین ، ایکٹین ، zylene) کے سامنے آ جاتا ہے تو وہ آلودگیوں یا غذائیت سے دوچار ہوسکتا ہے۔

دھاتیں (E . g . ، 316L سٹینلیس سٹیل ، ہسٹیلوائے): اعلی دباؤ یا سنکنرن ماحول کے لئے ترجیح دی جاتی ہے (E . g . ، پیٹروکیمیکلز) (E . g . ، دواسازی) .

والو مواد:

نشستیں اور مہریں: کیمیائی حملے کے خلاف مزاحمت کرنا ضروری ہے . عام مواد میں پی ٹی ایف ای (زیادہ تر کیمیکلز کے خلاف مزاحم لیکن سرد بہاؤ کا شکار) ، ای پی ڈی ایم (پانی پر مبنی سیالوں کے لئے) ، اور ایف ایف کے ایم (اعلی درجہ حرارت/جارحانہ سالوینٹس کے لئے) . شامل ہیں۔

والو باڈیز: اکثر اسی مواد سے بنے ہوئے سلنڈر (E . g. ، سٹینلیس سٹیل) یا ہم آہنگ پولیمر (E .} g . ، اعلی طہارت کی ایپلی کیشنز کے لئے جھانکیں) .

2.2 تھرمل استحکام

تھرمل توسیع (سی ٹی ای) کا قابلیت: سلنڈر اور والو مواد کے مابین مماثلت لیک یا مکینیکل ناکامی کا سبب بن سکتی ہے {{0} example مثال کے طور پر ، دھات کے والوز کے ساتھ جوڑ بنانے والے شیشے کے سلنڈروں کو انتہائی درجہ حرارت . پر تناؤ کا سامنا کرنا پڑ سکتا ہے۔

درجہ حرارت کی حدود: پولیمر سلنڈر 135 ڈگری سے زیادہ نرم یا خراب ہوسکتا ہے ، جبکہ شیشے کے سلنڈر 200 ڈگری تک برداشت کرسکتے ہیں لیکن درجہ حرارت سے مزاحم والوز (E .} g . ، سیرامک ​​بیٹھے والوز) .

2.3 مکینیکل مطابقت

دباؤ کی درجہ بندی: والوز کو سلنڈر کے آپریٹنگ پریشر . سے تجاوز کرنا چاہئے ، مثال کے طور پر ، 100 PSI کے لئے درجہ بند 1000 ملی لیٹر گلاس سلنڈر کو حفاظتی مارجن . کے لئے کم سے کم 150 PSI درجہ بندی کے ساتھ ایک والو کی ضرورت ہوتی ہے۔

اثر کے خلاف مزاحمت: پولیمر سلنڈروں کو اعلی رسک ماحول میں ترجیح دی جاتی ہے (E . g . ، فیلڈ کا نمونہ) لیکن جب کھرچنے والی والوز (E {{3} . ، دھاتی بال والوز) . کے ساتھ جوڑا لگایا جاتا ہے تو وہ تیزی سے پہن سکتے ہیں۔

material مادی انضمام میں کلیدی چیلنجز

3.1 سنکنرن اور انحطاط

کیس اسٹڈی: پولی پروپیلین سلنڈروں کے ساتھ 304 سٹینلیس سٹیل والوز کا استعمال کرتے ہوئے ایک پیٹرو کیمیکل پلانٹ کلورائد کی نمائش کی وجہ سے والوز میں پپٹنگ سنکنرن کا تجربہ کرتا ہے . 316L سٹینلیس سٹیل والوز میں تبدیل ہونے سے اس مسئلے کو حل کیا گیا {.

تخفیف کی حکمت عملی:

سنکنرن سے مزاحم مرکب استعمال کریں (E .} g . ، Hastelloy C -276) یا کوٹنگز (E .} g . ، الیکٹروسیس نکل پلیٹنگ) .

سنکنرن ماحول میں والوز کا باقاعدگی سے معائنہ کریں اور اس کی جگہ لیں .

3.2 آسنجن اور آلودگی

مسئلہ: سلنڈروں سے والوز کو بانڈ کرنے کے لئے استعمال ہونے والے چپکنے والے افراد سے استعمال شدہ نمونے . دواسازی کی ایپلی کیشنز میں آلودہ کرسکتے ہیں ، اس سے یو ایس پی کلاس VI کے معیارات . کی خلاف ورزی ہوتی ہے۔

حل: مکینیکل فاسٹیننگ (E .} g . ، تھریڈڈ کنکشن) یا سالوینٹ فری چپکنے والی . استعمال کریں

3.3 انشانکن بڑھے

وجہ: تھرمل توسیع یا کیمیائی حملہ سلنڈر کے حجم کے نشانات یا والو کے بہاؤ کی شرح . کو تبدیل کرسکتا ہے مثال کے طور پر ، یووی لائٹ کے سامنے 500 ملی لیٹر پولی پروپلین سلنڈر نے 6 ماہ . کے بعد 2 ٪ حجم میں اضافہ ظاہر کیا۔

روک تھام:

تاریک ، درجہ حرارت پر قابو پانے والے ماحول میں سلنڈروں کو اسٹور کریں .

NIST-Scrace معیارات . کا استعمال کرتے ہوئے سالانہ دوبارہ بازیافت کریں

3.4 خصوصی میڈیا کے ساتھ مطابقت

اعلی طہارت کی ایپلی کیشنز: سیمیکمڈکٹر مینوفیکچرنگ کے لئے الٹرا-لو ذرہ بہانے والے سلنڈر اور والوز کی ضرورت ہوتی ہے (E .}} g {{3} ، PFA- لائن والی والوز) .

کریوجینک شرائط: ایل این جی نمونے لینے میں ویکیوم موصل سلنڈر اور والوز کا مطالبہ کیا گیا ہے جس کی درجہ بندی -196 ڈگری . کے لئے ہے

► کیس اسٹڈی 1: پیٹروکیمیکل ریفائننگ - ملاوٹ پٹرول کے اضافے

2.1 پس منظر

ٹیکساس میں درمیانے درجے کے پیٹرو کیمیکل ریفائنری کو آکٹین ​​کی درجہ بندی کی وضاحتوں کو پورا کرنے کے لئے پٹرول کے اضافے کو ملاوٹ میں چیلنجوں کا سامنا کرنا پڑا . دستی پیمائش کا استعمال کرتے ہوئے اسٹینڈ لائن گریجویشن سلنڈروں کا استعمال کرتے ہوئے اضافی مقدار میں تغیر پیدا ہوتا ہے ، جس کی وجہ سے مصنوع کے معیار کو متاثر ہوتا ہے اور ASTM D4814 اسٹینڈرڈز 3 {3} کی تعمیل ہوتی ہے۔

2.2 حل

ریفائنری نے کسٹم ڈیزائن کردہ نظام کو مربوط کرنے پر عمل درآمد کیا:

1000 ملی لیٹر کلاس ایک بوروسیلیکیٹ شیشے سے فارغ التحصیل سلنڈر: ± 0 . 5 ٪ درستگی پر کیلیبریٹڈ ، یہ سلنڈر 200 ڈگری تک درجہ حرارت کا مقابلہ کرتے ہیں۔

API 6D-Compliant trunnion بال والوز: PTFE نشستوں کے ساتھ 316L سٹینلیس سٹیل سے تعمیر کردہ ، ان والوز نے صفر-لیکج تنہائی فراہم کی اور 1000 PSI . تک دباؤ کو سنبھال سکتا ہے۔

خودکار کنٹرول پینل: ایک PLC سے چلنے والا نظام ایڈجسٹ والو پوزیشنز پر مبنی ریئل ٹائم سلنڈر حجم پڑھنے پر مبنی ہے ، جو عین مطابق اضافی ملاوٹ . کو یقینی بناتا ہے۔

2.3 نتائج

کم مرکب تغیرات: آکٹین ​​کی درجہ بندی میں مستقل مزاجی میں 15 ٪ کی کمی واقع ہوئی ، جس سے دوبارہ کام کے اخراجات $ 120 ، 000 سالانہ . کم ہوگئے۔

بہتر حفاظت: والوز کا فائر سیف ڈیزائن اور دھماکے کے ثبوت ایکچویٹرز نے آتش گیر ماحول میں خطرات کو کم کیا {.

تعمیل: این آئی ایس ٹی کے خلاف باقاعدہ انشانکن معیارات کے خلاف باقاعدہ انشانکن نے ریگولیٹری تقاضوں کی پابندی کو یقینی بنایا .

► کیس اسٹڈی 2: دواسازی کی تیاری - جراثیم سے پاک بفر کی تیاری

3.1 پس منظر

سیل کلچر میڈیا کے لئے بفر کی تیاری کے دوران سوئٹزرلینڈ میں بائیوٹیکنالوجی فرم نے آلودگی کے ساتھ جدوجہد کی۔

3.2 حل

اس فرم نے ایک جراثیم سے پاک ، واحد استعمال کا نظام اپنایا جس میں نمایاں ہے:

250 ملی لیٹر پولی کاربونیٹ گریجویشن سلنڈر: پری سٹرلائزڈ اور گاما آئریڈیڈ ، یہ سلنڈروں نے یو ایس پی کلاس VI بائیوکمپیٹیبلٹی کے معیارات . سے ملاقات کی۔

EHEDG- مصدقہ ڈایافرام والوز: یو ایس پی کلاس VI کے elastomers سے بنی ، ان والوز نے کریوس فری سیلنگ فراہم کی اور اسے 121 ڈگری . میں بھاپ سے چھٹکارا دیا جاسکتا ہے۔

بند لوپ ڈسپینسنگ یونٹ: ایک ٹچ اسکرین انٹرفیس کے ذریعہ کنٹرول شدہ ایک پیریسٹالٹک پمپ ، بفرز کو اسٹوریج سے سلنڈر سے والو اسمبلی میں منتقل کرتا ہے ، جس سے دستی ہینڈلنگ . کو ختم کرتے ہیں۔

3.3 نتائج

آلودگی کی کم شرح: بیچ مسترد کرنے کی شرح 8 ٪ سے 2 ٪ تک گر گئی ، جس سے کھوئے ہوئے مواد میں 000 فی سہ ماہی کی بچت ہوتی ہے .

وقت کی کارکردگی: خودکار ڈسپینسنگ سیٹ اپ کے وقت کو 40 ٪ تک کم کرنا ، تیزی سے پیداوار کو قابل بناتا ہے .

ریگولیٹری تعمیل: الیکٹرانک ریکارڈز اور دستخطوں کے لئے ایف ڈی اے 21 سی ایف آر پارٹ 11 کے رہنما خطوط .

► کیس اسٹڈی 3: کھانا اور مشروبات - ذائقہ کی توجہ کم کرنا

4.1 پس منظر

برازیل میں ایک سافٹ ڈرنک تیار کنندہ کو ذائقہ کی کمی کو معیاری بنانے کے لئے درکار ہے تاکہ بیچوں میں مستقل ذائقہ کے پروفائلز کو برقرار رکھیں . دستی 500 ملی لیٹر گریجویشن سلنڈروں سے مکسنگ ٹینکوں میں ڈالنے سے زیادہ- یا اس سے کم تر حراستی کا باعث بنے ، مصنوعات کے معیار {. کو متاثر کرتے ہیں۔

4.2 حل

کارخانہ دار نے ایک نیم خودکار کمزور اسٹیشن انسٹال کیا:

500 ملی لیٹر فوڈ گریڈ پولی پروپلین گریجویشن سلنڈر: تیزابیت اور الکوحل کے خلاف مزاحم ، ان سلنڈروں کو آپریٹر لچک کے لئے ڈبل ترازو (ایم ایل اور اونس) کے ساتھ نشان لگا دیا گیا تھا .

نیومیٹک چوٹکی والوز: ایف ڈی اے سے منظور شدہ سلیکون سے تعمیر کردہ ، ان والوز نے عین مطابق بہاؤ کنٹرول فراہم کیا اور جگہ (ایس آئی پی) . میں صاف کیا جاسکتا ہے۔

وزن پر مبنی آراء لوپ: اصل وقت کے وزن کی پیمائش پر مبنی مکسنگ ٹینک کے نیچے ایک بوجھ سیل اوپن ٹائم

4.3 نتائج

مستقل ذائقہ پروفائلز: حسی پینل کے اسکور میں 25 ٪ کی بہتری آئی ، جس سے صارفین کی شکایات کو کم کیا گیا .

کچرے میں کمی: زیادہ سنکٹریشن کے واقعات میں 60 ٪ کی کمی واقع ہوئی ، جس سے 000 سالانہ ضائع شدہ بیچوں میں . کی بچت ہوئی۔

آپریشنل کارکردگی: دستی طریقوں کے مقابلے میں سسٹم کو 30 ٪ کم مزدوری کی ضرورت ہے .

► کیس اسٹڈی 4: ماحولیاتی جانچ - گندے پانی کے نمونے لینے

5.1 پس منظر

کینیڈا میں ایک میونسپل واٹر ٹریٹمنٹ پلانٹ کے لئے آلودگی تجزیہ کے لئے گندے پانی کے درست نمونے لینے کی ضرورت ہے . اوپن ٹاپ گریجویٹ سلنڈروں کا استعمال کرتے ہوئے روایتی طریقوں سے آلودگی اور بخارات کا خطرہ ہے ، نتائج .

5.2 حل

پلانٹ نے ایک پورٹیبل نمونے لینے کے نظام کو جوڑ کر تعینات کیا:

1000 ملی لیٹر ایچ ڈی پی ای نے سکرو ٹوپیاں کے ساتھ گریجویشن سلنڈر: یووی مزاحم اور کیمیائی طور پر جڑ ، ان سلنڈروں نے نقل و حمل کے دوران نمونے کی سالمیت کو محفوظ کیا .

ٹیفلون مہروں کے ساتھ دستی بال والوز: سلنڈر اڈے پر نصب ، ان والوز نے تجزیہ شیشیوں میں نمونوں کے ایسپٹیک خارج ہونے کی اجازت دی .

چین آف کسٹوڈی ٹیگز: بارکوڈڈ لیبلز نے نمونہ کی تاریخ کا سراغ لگایا ، آئی ایس او/آئی ای سی 17025 کے معیارات . کی تعمیل کو یقینی بناتے ہوئے

5.3 نتائج

بہتر اعداد و شمار کی درستگی: آلودگی حراستی پیمائش EPA کے طریقہ کار کے ساتھ منسلک ہے 1664A ± 2 ٪ . کے اندر اندر

کم آلودگی: نمونوں کے مابین کراس آلودگی میں 75 ٪ . کی کمی واقع ہوئی ہے

آپریشنل لچک: ہلکا پھلکا ، پورٹیبل ڈیزائن دور دراز کے مقامات سے نمونے لینے کے قابل نمونہ .
